產品名稱：D941W-1C dn800煙風煤粉不銹鋼電動通風蝶閥[ 2022-11-22 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

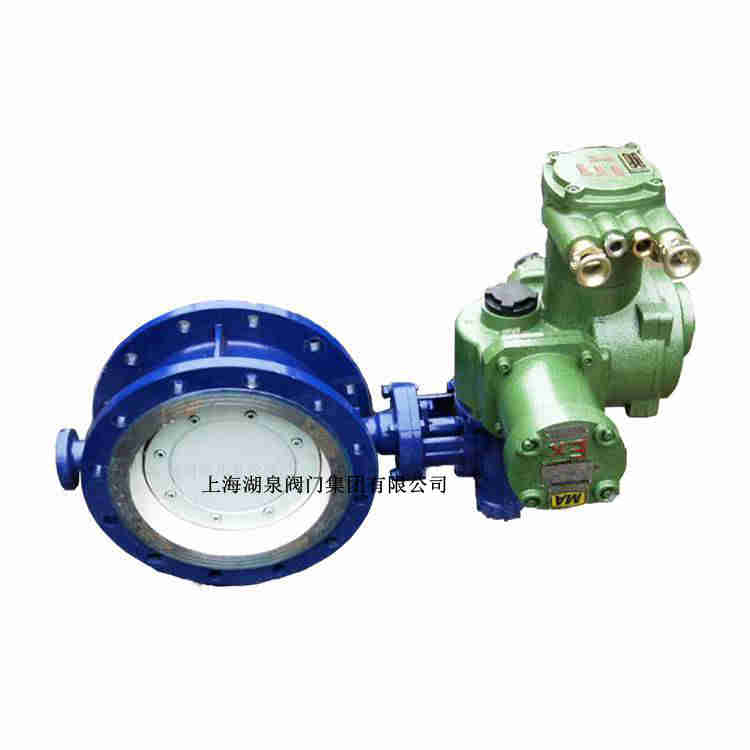

一、D941W-1C dn800煙風煤粉不銹鋼電動通風蝶閥產品介紹
上海湖泉閥門集團有限公司電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便。體內無...采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力0.6MP工，一般適用工業、冶金、環保等管道作通風調節介質流量之用。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。上海湖泉通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。
二、D941W-1C dn800煙風煤粉不銹鋼電動通風蝶閥產品技術參數
公稱壓力（MPa) 0.05MPa 介質溫度 -30℃～-350℃ 強度試驗 0.1MPa 適用介質 冷熱風、煙氣 介質流速 25m/s 泄漏率 3%
DN D D1 L L1 L2 n-Фd 300 405 370 120 716 220 82 10 350 455 420 140 786 240 84 10 400 505 470 140 924 270 128 10 450 570 530 160 999 295 128 10 500 620 580 160 1079 325 128 10 600 720 680 180 1140 380 168 12 700 820 780 180 1240 430 168 12 800 920 880 200 1344 490 168 12 900 1040 990 200 1444 540 168 14 1000 1140 1090 220 1544 590 208 14 1100 1240 1190 220 1644 640 208 14 1200 1340 1290 240 1744 690 208 14 1300 1440 1390 240 1864 760 208 16 1400 1540 1490 260 2020 810 248 16 1500 1640 1590 260 2120 860 248 16 1600 1740 1690 280 2240 980 248 16 1700 1840 1790 280 2340 1030 28-22 16 1800 1940 1890 300 2440 1096 28-22 16 1900 2040 1990 300 2540 1146 32-22 16 2000 2150 2090 320 2640 1196 32-26 16 2200 2360 2300 340 3252 1296 36-26 16 2400 2560 2500 360 3452 1396 36-26 18 2600 2760 2700 380 3652 1496 40-26 18 2800 2960 2900 400 3852 1596 40-26 18 3000 3190 3110 400 3896 1698 44-30 18 3200 3390 3310 440 4110 1798 44-30 20 3400 3590 3510 440 4396 1898 48-30 20 3600 3790 3710 480 4636 1998 48-30 20 3800 4000 3910 480 4886 2098 52-30 22 4000 4210 4120 520 5160 2210 52-30 22
